La señal compartida proporciona la funcionalidad al emparejar dos receptores con el sistema de guiado pasivo de implemento AutoTrac™, el sistema Active Implement Guidance™, la automatización de cosechadoras con John Deere Machine Sync o el software AutoPath™ a través del monitor GreenStar™ 3 2630, el monitor CommandCenter™ 4600 Gen 4 o el monitor Universal 4640. Al compartir señal, las señales de corrección se comparten entre dos receptores, lo que mejora la precisión relativa del sistema y reduce la inversión inicial necesaria para utilizar el sistema de guiado pasivo de implemento AutoTrac™, el sistema Active Implement Guidance™, la automatización de cosecha de John Deere Machine Sync o AutoPath™.
- NOTA: Cuando se utiliza la señal compartida, el vehículo guía debe tener el nivel de corrección más alto.
- En una aplicación de AutoPath™, la señal compartida usa el nivel de corrección del vehículo guía.
- En una aplicación de John Deere Machine Sync, la señal compartida usa el nivel de corrección del vehículo guía.
Configuraciones admitidas

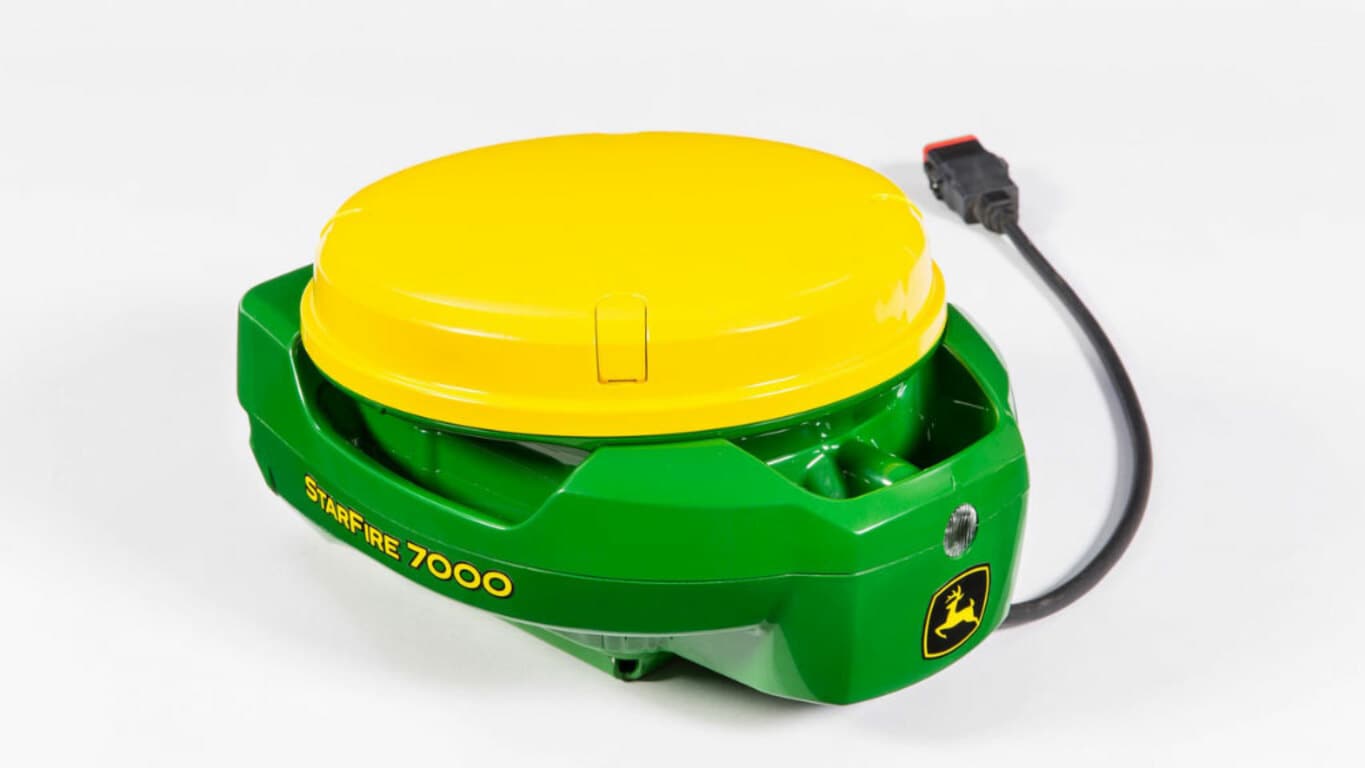

Todos los receptores StarFire™ 3000, StarFire™ 6000 y StarFire™ 7000 son compatibles con la señal compartida y pueden utilizarse de forma intercambiable.
- El sistema utiliza el nivel de corrección del vehículo guía. Es importante colocar el receptor con el nivel de corrección más alto en el vehículo guía.
NOTA: Los receptores StarFire™ 3000 deben actualizarse a la versión de software 20-2 (2.80S) y los receptores StarFire™ 6000 deben actualizarse a la versión de software 20-2 (4.40N). Una vez que se actualiza el software del vehículo guía y el vehículo guiado, no hay restricciones de configuración para la instalación de estos vehículos entre modelos de receptores.
- Vehículo guía: el receptor del tractor para el Guiado pasivo de implemento AutoTrac™ y John Deere Active Implement Guidance™, o el receptor de la cosechadora (tipo remolcada) para la automatización de cosechadoras con John Deere Machine Sync.
- El nivel de corrección del vehículo guía determina el nivel de corrección del seguidor.
- Para la mayor precisión o para aplicaciones de guiado de accesorios, el vehículo guía debe tener la señal de corrección más alta.
- Seguidor: el receptor del accesorio para el Guiado pasivo de implemento AutoTrac™ y John Deere Active Implement Guidance™, o receptor del tractor con carro de grano para la automatización de cosechadoras con John Deere Machine Sync.
- El seguidor puede tener el nivel de corrección más bajo, pero la precisión general del sistema debe coincidir con la precisión del vehículo guía.
Guiado pasivo de implemento AutoTrac™ o John Deere Active Implement Guidance™
La función de compartir señal permite a los receptores StarFire™ compartir información cuando se emparejan usando el guiado de accesorios. Esto permite utilizar el receptor StarFire™ con una precisión más baja en el accesorio para un sistema de guiado de accesorio y aprovechar el aumento de la precisión del receptor de la maquinaria. La siguiente tabla describe la precisión que se puede esperar de este sistema:
Nivel de activación del receptor de la maquinaria |
Nivel de activación del receptor del accesorio |
Nivel de precisión del sistema general |
SF-RTK/SF3/SF2 |
SF1 |
SF-RTK/SF3/SF2 |
RTK |
SF1 |
RTK |
RTK |
SF-RTK/SF3/SF2 |
RTK |
SF-RTK/SF3/SF2 |
RTK |
SF-RTK/SF3/SF2 |
SF1 |
RTK |
SF1 |
Señal RTK móvil |
SF1/SF2/SF3/ SF-RTK |
RTK |
AutoPath™
La función de compartir señal permite a los receptores StarFire™ compartir información cuando se combinan usando AutoPath™. Esto permite que el receptor StarFire™ con una precisión más baja se utilice en el accesorio con un sistema AutoPath™ aprovechando la mayor precisión empleada por el receptor de la maquinaria. La siguiente tabla describe la precisión que se puede esperar de este sistema:
Nivel de activación del receptor de la maquinaria |
Nivel de activación del receptor del accesorio |
Nivel de precisión del sistema general |
SF-RTK/SF3/SF2 |
SF1 |
SF-RTK/SF3/SF2 |
RTK |
SF1 |
RTK |
RTK |
SF-RTK/SF3/SF2 |
RTK |
SF-RTK/SF3/SF2 |
RTK |
SF-RTK/SF3/SF2 |
SF1 |
RTK |
SF1 |
Señal RTK móvil |
SF1/SF2/SF3/ SF-RTK |
RTK |
Automatización de cosechadoras con John Deere Machine Sync
La función de compartir señal permite a los receptores StarFire™ compartir información cuando se combinan usando la automatización de cosechadoras con John Deere Machine Sync. Esto permite a los dos receptores móviles aumentar el rendimiento del sistema durante la cosecha. Para asegurar la compatibilidad y un rendimiento óptimo, los receptores siempre deben actualizarse a la versión de software más reciente disponible en el portal StellarSupport™. La siguiente tabla describe la precisión que se puede esperar de este sistema:
Nivel de activación del receptor de la maquinaria |
Nivel de activación del receptor del accesorio |
Nivel de precisión del sistema general |
SF-RTK/SF3/SF2 |
SF1 |
SF-RTK/SF3/SF2 |
RTK |
SF1 |
RTK |
RTK |
SF-RTK/SF3/SF2 |
RTK |
SF-RTK/SF3/SF2 |
RTK |
SF-RTK/SF3/SF2 |
SF1 |
RTK |
SF1 |
Señal RTK móvil |
SF1/SF2/SF3/ SF-RTK |
RTK |
