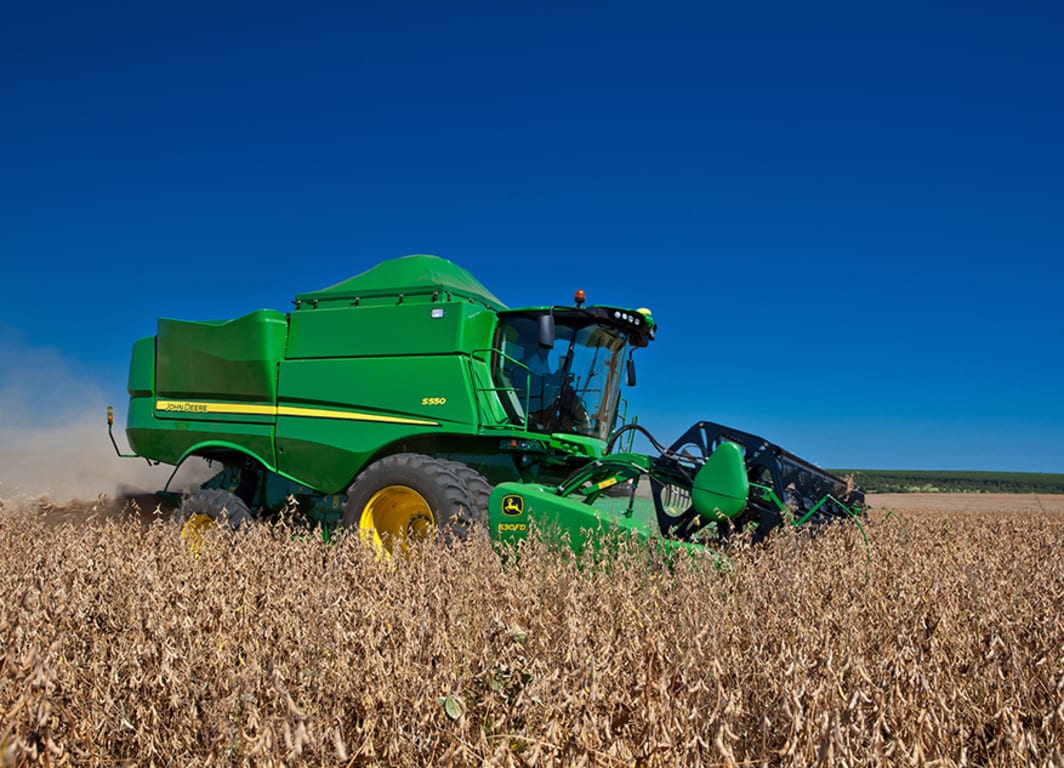

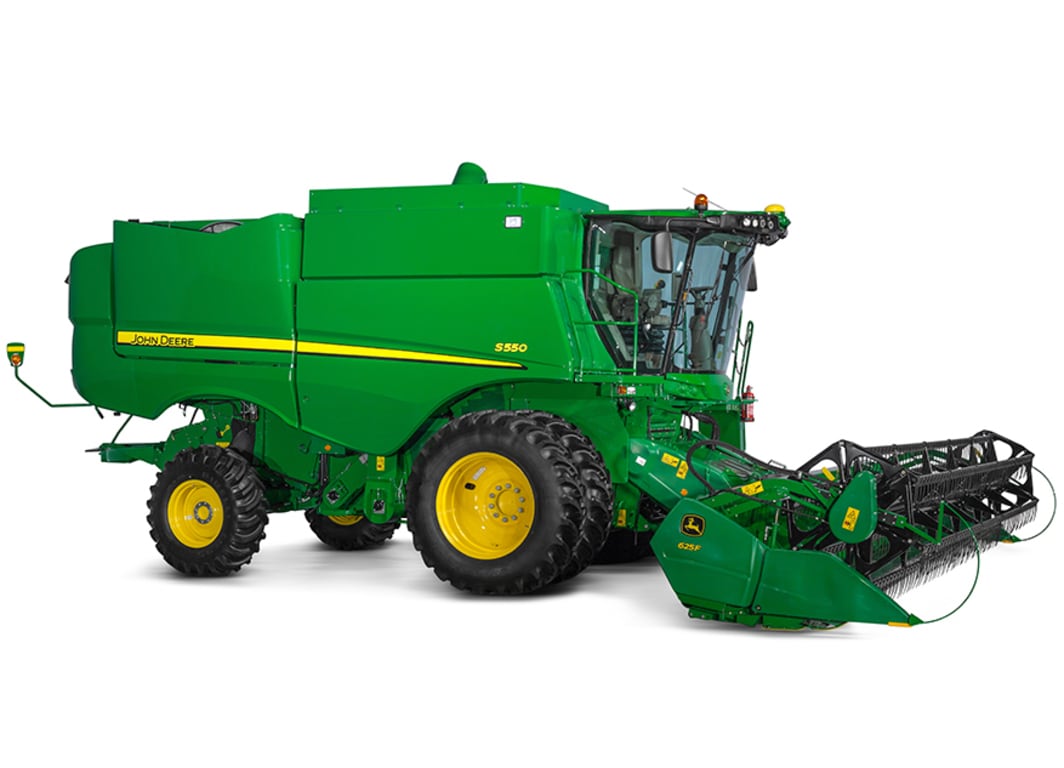

S550Cosechadora a Rotor
- Motor John Deere Power Tech 6,8 L, 275 hp.
- Trilla y separación mediante rotor (Diámetro: 610mm, Longitud del rotor: 3124mm).
- Capacidad de tolva: 8800 L.
- Velocidad de descarga 78 L/s (aproximadamente en 2 min.)
Cosechadoras Serie S. Máxima Capacidad de Cosecha.
El sistema de cosecha más moderno de trilla, separación y limpieza, por su gran capacidad de tolva y velocidad de descarga, con una longitud del tubo 6,6m. Compatible con plataformas de 30 pies (sin fin y flex draper). Además del confiable motor John Deere de 275 hp, se transforman en el equipo de cosecha más eficiente para los campos argentinos.
Características
Expandir
Contraer
Cabina Deluxe
Cabina Premium
Monitor G5
StarFire™ 7000
Sensor de humedad
Sensor de flujo másico
Historial de ajustes: ajustes en proceso
Historial de ajustes: ajustes finalizados
Sistema de limpieza activa de la Serie S
Picador de paja de corte fino
Cuchillas de paletas con cuchilla tipo cuchara
Picador de paja con barra controladora instalada
Rotor TrisTream de la serie S
Elementos de trilla TriStream
Cubiertas cónicas superiores
Cabina
Cabina Deluxe
Cabina Deluxe
La cabina Deluxe ofrece:
- 30 por ciento más de espacio interior en comparación con los modelos de la Serie 70
- Asiento del operador centrado
- Espejos retrovisores plegables en la cabina con luces de advertencia
- Ventilador 25 por ciento más grande y mayor capacidad del sistema de calidad del aire
- Asiento del operador con suspensión neumática y ajustes básicos
- Columna de dirección con inclinación simple
- Útiles tomas eléctricas
- Telemática lista
- Compartimiento de almacenamiento estándar
- Preparado para la instalación de radio
- Ventanas oscuras
- Controles del calefactor y aire acondicionado en el apoyabrazos
- Limpiaparabrisas delantero intermitente y de dos velocidades
Cabina Premium
Cabina Premium
La cabina Premium incluye las características de la cabina Deluxe más las siguientes:
- Pantalla táctil CommandCenter
- Asiento Premium con atenuación lateral y suspensión de baja frecuencia
- Columna de dirección con inclinación doble con controles telescópicos
- Refrigerador activo
- Almacenamiento Premium
- Espejos de cabina montados en el techo con calefacción, con ajuste eléctrico
- Radio con clavija de entrada auxiliar
- Parasol delantero desplegable
Tecnología
Monitor G5
La nueva generación de monitores ofrece mejoras con respecto a la generación actual en cuanto a la resolución de la pantalla, una mayor capacidad de procesamiento y nuevas opciones y licencias. La unidad S550 está disponible solamente con el monitor G5, que reemplaza las opciones SDUA o GS3 2630.
Monitor |
|
Opcional |
Descripción |
191H |
Monitor Universal G5Plus con licencia permanente de AutoTrac™ y AutoTrac™ Row Sense™ |
Licencias renovables |
|
Opcional |
Descripción |
1950 |
Sin licencia |
198J |
Licencia avanzada G5, licencia universal de 1 año |
198H |
Licencia avanzada G5, licencia universal de 3 años |
StarFire™ 7000
La próxima generación de receptores StarFire tendrá una precisión optimizada, supondrá menos tiempo de convergencia y ofrecerá hasta 5 años de repetibilidad.
Opcional |
Descripción |
1880 |
Sin receptor |
188T |
Receptor StarFire 7000 – SF1 |
1890 |
Receptor universal StarFire 7000 – Licencia de 1 año para SF-RTK |
1891 |
Receptor universal StarFire 7000 – Licencia de 3 años para SF-RTK |
Sensor de humedad
Sensor de flujo másico
El sensor de masa y caudal está instalado en el depósito de grano, en la parte superior del conjunto del cabezal del elevador de grano limpio. La placa de impacto se conecta a un sensor electrónico para lograr una medición precisa del rendimiento. El sistema tiene la capacidad de realizar múltiples calibraciones por cultivo, lo que incrementa la precisión del rendimiento. El sensor de masa y caudal está en el equipo de serie y se puede extraer del mismo cuando el monitor de recolección Harvest Monitor se extrae de la base.
El sensor del higrómetro está instalado en la carcasa del elevador de grano limpio. Esto permite un tiempo de llenado y de ciclo más rápido con una cámara, por lo que proporciona lecturas de humedad y temperatura más precisas. El sensor del higrómetro está en el equipo de serie y se puede extraer del mismo cuando el monitor de recolección Harvest Monitor se extrae de la base.
Característica Optimize Performance
Descripción general
Optimize Performance puede ayudar a los operadores a mejorar la productividad diaria y estacional de la cosechadora. La característica Optimize Performance está integrada en los controles del CommandARM y permite optimizar la configuración específica de la cosechadora.
Ventajas
- Optimize Performance resuelve los problemas que los operadores encuentran al cambiar las condiciones de cultivo o cosecha y mejora la eficiencia de la cosechadora
- Optimize Performance también puede usarse al comenzar la cosecha de un nuevo cultivo/campo
- El diseño actualizado permite recomendaciones y ajustes más rápidos
- El operador puede completar la mayoría de las recomendaciones de forma automática con tan solo pulsar un botón
- Optimize Performance es una parte integrada al paquete de tecnologías Combine Advisor
Detalles adicionales
Al cosechar, si el operador advierte un problema relacionado con daños en los granos, pérdida de granos, materiales extraños, calidad de la paja o material de retrilla, puede ingresar a Optimize Performance y especificar las áreas donde hay problemas seleccionando uno o varios problemas de rendimiento. Estas áreas son las siguientes:
- Pérdidas en el separador
- Pérdidas en la caja de cribas
- Pérdidas sin trillar
- Materias extrañas livianas
- Materias extrañas pesadas
- Material sin trillar
- Calidad de la paja
- Exceso de material de retrilla
En función de los problemas de rendimiento que el operador busca mejorar y de su gravedad (menor, moderada o importante), la cosechadora realizará distintas recomendaciones, la mayoría de las cuales pueden aplicarse presionando un botón. El monitor CommandCenter G5Plus dispone de recomendaciones de cosechadora fuera de cabina cargadas al final de las soluciones recomendadas. Es posible acceder a estas soluciones fuera de cabina en cualquier momento.
Historial de ajustes: ajustes en proceso
Historial de ajustes: ajustes finalizados
Sistema activo de limpieza DF3 de la Serie S
Sistema de limpieza activa de la Serie S
Las cosechadoras de la Serie S cuentan con el sistema de limpieza activa de la Serie S, que limpia en tres fases, lo que se traduce en una gran capacidad y granos más limpios. Este sistema de limpieza es una mejora del sistema actual, que es responsable de proporcionar más capacidad de limpieza gracias a la mejora del trillado y al rendimiento de separación de los nuevos modelos.
Ventajas para el cliente:
- Reducción de las pérdidas de grano hasta un 70 por ciento en comparación con el sistema de nivelación automática
- El sistema DF3 tiene un 9 por ciento menos de componentes
- Aumento de capacidad del 15 por ciento en terrenos con pendientes
El sistema de limpieza de la Serie S comienza con los sinfines de transporte ubicados debajo del cóncavo, donde el volumen de material trillado es mayor, para moverlo de manera uniforme a la zapata de limpieza.
Puesto que el grano se encuentra en la zapata de limpieza, la criba delantera de apertura fija limpia hasta el 40 por ciento de los granos antes de que lleguen a la criba principal. El aire a alta velocidad del ventilador de limpieza eleva cualquier material ligero que se desplaza sobre la criba delantera o superior, lo que produce una separación más agresiva de barcia y aumenta el rendimiento en la limpieza. La criba principal separa el grano mientras pasa a través de la zaranda principal hacia la criba de grano.
La criba proporciona una clasificación por tamaño adecuada de los granos y otros materiales. Cualquier grano que pasa por la criba se eleva al depósito de grano, mientras que algunos granos y otros materiales fluyen hacia el sistema de retrilla y reprocesamiento.
Picador de paja de corte fino
Picador de paja de corte fino
El picador de paja de corte fino proporciona un tamaño de material de residuo que permite mejorar las prácticas de cultivo agronómico.
Característica y ventaja:
Solución de valor efectivo para sistemas de residuos de lujo a fin de reducir el costo operativo.
Se maximiza el rendimiento gracias a la excelente clasificación de residuos para contribuir a la incorporación del suelo durante el ciclo de producción del cultivo siguiente.
Cuchillas de paletas con cuchilla tipo cuchara
El picador de paja utiliza cuchillas de paletas en la izquierda y cuchillas de pala en la derecha para conseguir el tamaño adecuado de los residuos. El filo de las cuchillas de paletas está hecho de un material resistente al desgaste que ayuda a reducir el desgaste de la cuchilla. Las cuchillas de paletas están separadas equidistantemente para coincidir con la barra ajustable de cuchillas.
Las cuchillas tipo cuchara están ubicadas en los extremos del rotor del picador de paja. Estas cuchillas generan aire para ayudar a empujar la paja y la barcia a través del picador de paja. Alrededor de las hojas cucharas hay tolvas de aire fijadas a la carcasa del picador de paja que ayudan a canalizar el aire a través de la descarga del picador de paja.
Picador de paja con barra controladora instalada
Al agregar la barra controladora del picador de paja (disponible a través de Refracciones), se reduce la longitud del corte cuando se desea. La barra controladora se instala fácilmente en la superficie inferior del picador de paja. El tamaño adecuado de los residuos, junto con el diseño correcto del esparcidor y la plataforma trasera para dispersar los residuos contribuyen a la emergencia correcta de las plantas.
NOTA: La barra controladora del picador de paja no se recomienda para cultivos de maíz o semilla de soja.
Rotor TriStream diseñado para granos gruesos y granos pequeños de trilla sencilla
Descripción general
El rotor TriStream es exclusivo de John Deere, ya que cuenta con un diseño ligeramente ahusado en la zona de trillado para proporcionar la mejor calidad de grano de su clase, a la vez que reduce el ruido que a menudo acompaña a las cargas pesadas del rotor. El rotor TriStream está recomendado para los productores que cosechan principalmente grano grueso junto con grano pequeño de fácil trillado.
Las aletas helicoidales que rodean el rotor guían el material de cultivo a través de la superficie de trillado y separación mediante un efecto de tracción y liberación para mejorar el rendimiento. Esta característica de las cosechadoras de la serie S de John Deere genera menos consumo de energía.
Ventajas
- La tecnología del rotor TriStream reduce la fuerza necesaria para mover el material a través de la cosechadora hasta en un 20 por ciento, lo que maximiza la eficiencia del combustible.
- Las ranuras acanaladas de los elementos de trillado permiten que el rotor en forma de bala mueva el material de manera más eficiente, maximizando así el rendimiento del trillado del cultivo y la calidad del grano.
- Las aletas reforzadas en las cubiertas superiores impulsan el cultivo suavemente hacia atrás a lo largo del rotor, garantizando la separación de todo el grano trillado.
Rotor TrisTream de la serie S
Detalles adicionales
Quince elementos de trilla de fundición brindan un manejo superior del material y mayor calidad de granos. Los elementos giran en espiral alrededor del rotor para controlar el flujo de material. En algunos entornos de cosecha, puede ser necesaria la configuración de DensePack (nueve elementos de trilla adicionales).
Elementos de trilla TriStream
Las cubiertas cónicas superiores permiten un movimiento del material suave en la zona de trillado y separación. Las cubiertas superiores tienen un radio más grande que el del rotor, lo que permite que el material se expanda a medida que se desplaza por la parte superior del rotor. Este diseño utiliza la acción de tracción y liberación del material de cultivo, de modo que facilita la trilla y la separación y reduce el consumo de energía.
Cubiertas cónicas superiores
Especificaciones
Especificaciones clave
| Tipo de Motor | Motor John Deere PowerTech™ Plus 6,8 L 415 cu in. |
|||
|---|---|---|---|---|
| Potencia nominal | 275 cv 202 kW |
|||
| Capacidad de combustible | 757 L 200 gal. |
|||
| Longitud del rotor | 312,4 cm 123 in. |
|||
| Diámetro del rotor | 61 cm 24 in. |
|||
| Área cóncava | 0,9 m2 9,7 sq ft |
|||
| Área de separación | 1,3 m2 14 sq ft |
|||
| Tamaño del tanque de granos | 8800 L 250 bu |
|||
| Tasa de descarga | 78 L/s 2,2 bu/sec |
Motor
| Tipo de Motor | Motor John Deere PowerTech Plus 6,8 L 415 cu in. |
|||
|---|---|---|---|---|
| El nivel de emisiones | Tier 3 Brasil / Tier 1 Latinoamérica | |||
| Velocidad nominal | 2400 rpm | |||
| Potencia nominal | 275 cv 202 kW |
|||
| Reforzador de potencia @ velocidad nominal | 30 cv 22 kW |
|||
| Capacidad de combustible | 757 L 200 gal. |
|||
| Familia de motor |
Alimentación
| Tipo de transmisión | Fijo o variable | |||
|---|---|---|---|---|
| Cadena transportadora tipo placas | Hierro fundido | |||
| Anchura | 112 cm 44 in. |
|||
| Longitud | 172,7 cm 68 in. |
|||
| Acelerador de alimentación, trampa de piedras | Inversor Estándar Estándar |
Trilla y separación
| Tipo de separador | Giratorio | |||
|---|---|---|---|---|
| Longitud del rotor | 312,4 cm 123 in. |
|||
| Diámetro del rotor | 61 cm 24 in. |
|||
| Rango de velocidad del rotor | 230 - 1300 rpm | |||
| Área cóncava | 0,9 m2 9,7 sq ft |
|||
| Área de separación | 1,3 m2 14 sq ft |
|||
| Área del cóncavo de descarga | 0,3 m2 3,2 sq ft |
Sistema de limpieza
| Bandeja delantera | 0,4 m2 4,3 sq ft |
|||
|---|---|---|---|---|
| Extensión de zaranda frontal | ||||
| Pre-limpieza | ||||
| Zarandón | 1,95 m2 21 sq ft |
|||
| Zaranda | 1,48 m2 15,9 sq ft |
|||
| Velocidad del ventilador de limpieza | 620 - 1350 rpm |
Manejo de granos
| Tamaño del tanque de granos | 8800 L 250 bu |
|||
|---|---|---|---|---|
| Longitud de sinfín de descarga | 6,6 m 21,5 ft |
|||
| Tasa de descarga | 78 L/s 2,2 bu/sec |
Lugar de fabricación
| País | Brasil, Horizontina, RS |
|---|
