Roturadores913
Bastidor de 178 x 178 mm (7 x 7”) para 7, 9, 11 y 13 roturadores
Bastidor de 178 x 178 mm (7 x 7”) para 7, 9, 11 y 13 roturadores
Roturadores 913
Con los roturadores se busca romper la compactación del suelo por el paso de implementos, por lo que es muy importante trabajarlos a su profundidad óptima para aflojar el terreno compactado.
Con el paso del roturador también se afloja la tierra para que absorba mayor humedad al llegar el agua.
Los bastidores cuentan con respaldos para sostener los cinceles asegurando el espaciamiento seleccionado por cincel, el cual es de 20, 25 y 30”.
Características
Expandir
Contraer

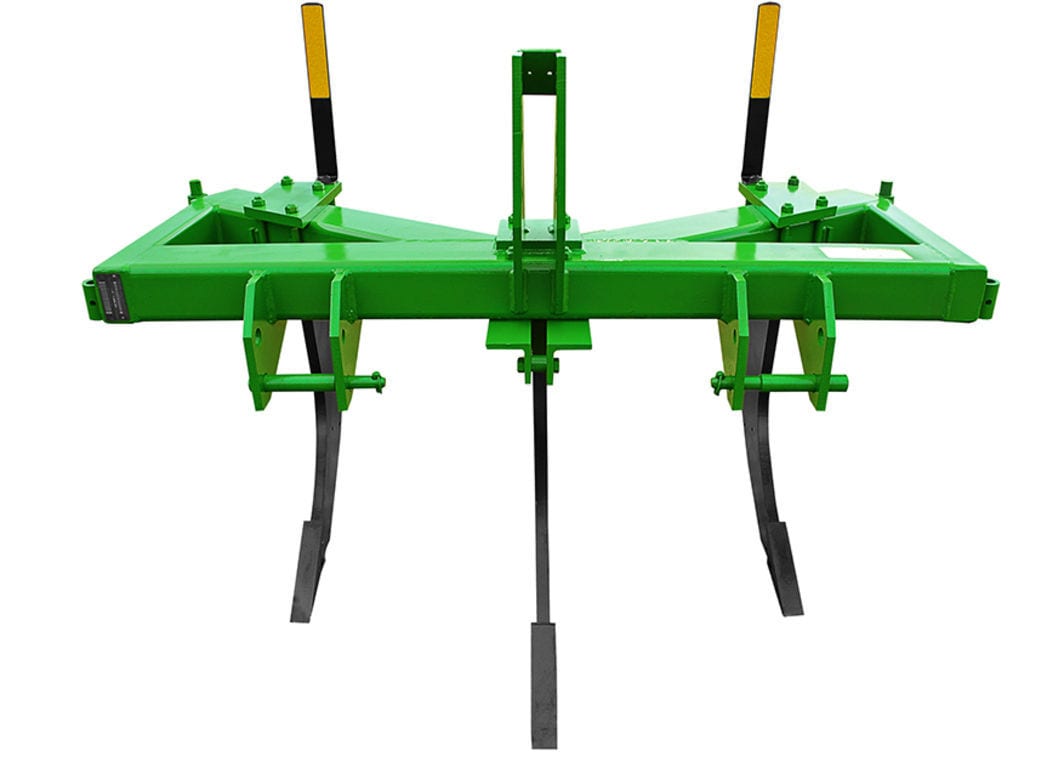

Roturador 913 V
Posiciones alta y baja en el mástil de 3 puntos
Sonda de suelo
Bastidor en Patrón-V facilita el flujo de material

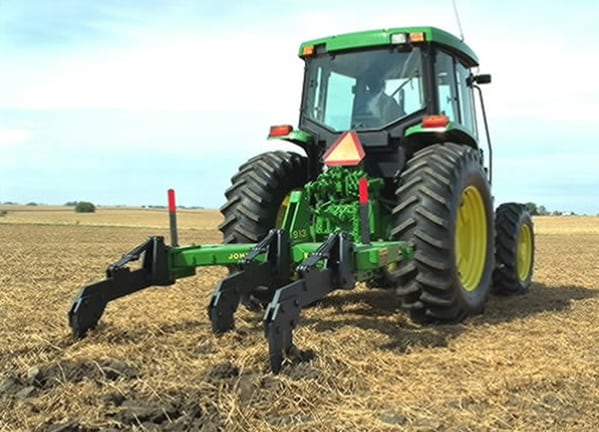

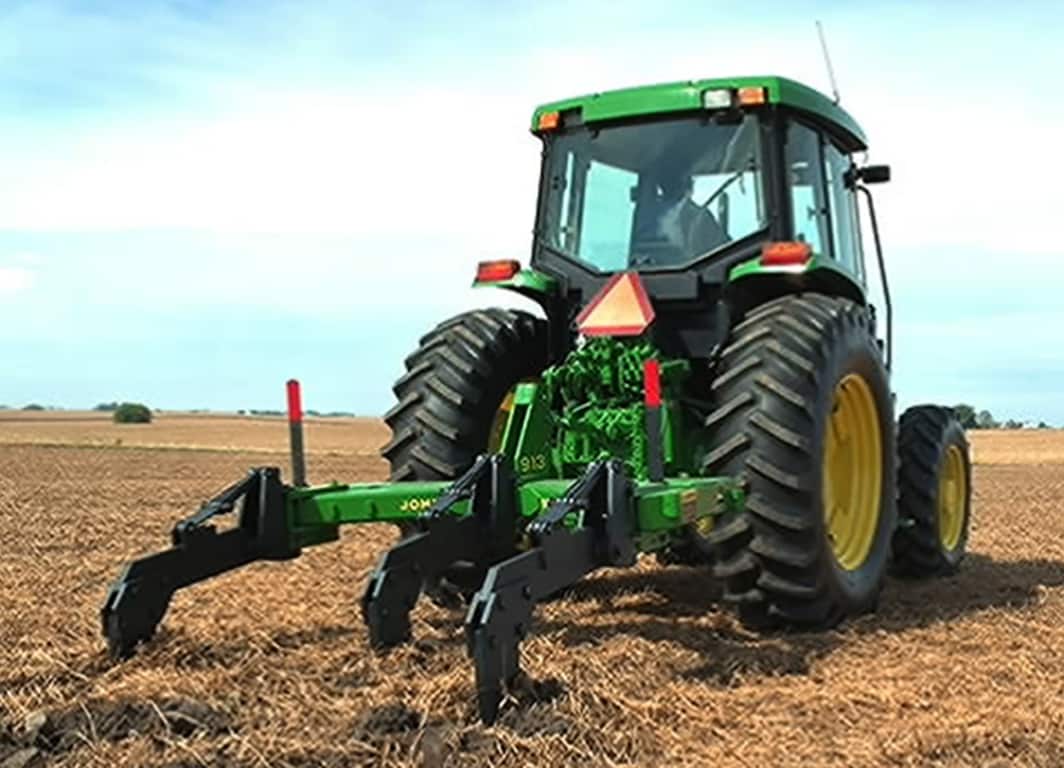

Roturador 913 V
El diseño del Bastidor del roturador 913 V coloca los cinceles en un patrón-V:
- Facilita el flujo de material debido a que el cincel central guía la rotura del suelo.
La sección transversal de 127 mm x 178 mm (5 pul. x 7 pul.) y un espesor de 10 mm (0.375 pul.):
- Proporciona fuerza para manejar tractores de hasta 112 kW (150 hp) caballos de fuerza (PTO)
- El mismo tamaño de tubo de Bastidor que el no expansible del roturador 915 V
- Cinceles de estacionamiento se incluyen en los equipos de base
Enganche de dos posiciones integrales para cumplir con los requisitos del operador
Posiciones alta y baja en el mástil de 3 puntos
Enganche de 3 puntos. Categoría 2 o 3N.
El enganche integral se puede ajustar a dos posiciones:
- 1 = Posición baja
- Brinda un máximo despeje para transporte y permite roturar a aproximadamente 508 mm (20 pul.) de profundidad con los cinceles de 838-mm (33-pul.).
- 2 = Posición Alta
- Permite roturar a una profundidad máxima de 584 mm (23 pul.) con los cinceles de 838 mm (33 pul.).
Sonda de suelo ayuda a determinar la profundidad de funcionamiento adecuada
Sonda de suelo
La sonda de suelo apoya al operador a determinar la profundidad de operación correcta de sus puntos de roturador, 38 mm (1.5 pul.) por debajo de la parte inferior de la capa de compactación.
La sonda permite la obtención de la máxima cantidad de fractura de suelo de toda la Familia de roturadores John Deere. Marcado en 51-mm (2 pul.) incrementa de 254 mm a 559 mm (10 pul. a 22 pul.), la sonda proporciona información precisa de la profundidad de la capa de compactación.
Se encuentra en el bastidor del roturador para facilitar el acceso. El manual del operador explica el uso adecuado de la sonda de suelo.
Especificaciones
Especificaciones clave
| Anchura de trabajo | 2.5 m 8.33 ft, in. 3.2 m 10.42 ft 3.8 m 12.5 ft |
|||
|---|---|---|---|---|
| Anchura de transporte | 2.1 m 7 ft |
|||
| Profundidad de trabajo | Máximo 58.4 cm 23 in. |
|||
| Millas por hora | ||||
| Potencia por estándar | ||||
| Espaciado | 50.8 cm 20 in. 63.5 cm 25 in. 76.2 cm 30 in. |
Configuración de la herramienta
| Tipo | Roturador en V | |||
|---|---|---|---|---|
| Opción 1 | Estándar: 3, espaciado: 50.8 cm 20 in. |
|||
| Opción 2 | Estándar: 3, espaciado: 63.5 cm 25 in. |
|||
| Opción 3 | Estándar: 3, espaciado: 76.2 cm 30 in. |
|||
| Opción 4 | ||||
| Opción 5 | ||||
| Opción 6 | ||||
| Opción 7 | ||||
| Opción 8 | ||||
| Opción 9 | ||||
| Opción 10 | ||||
| Opción 11 | ||||
| Opción 12 | ||||
| Opción 13 | ||||
| Opción 14 | ||||
| Opción 15 | ||||
| Opción 16 | ||||
| Opción 17 | ||||
| Opción 18 | ||||
| Opción 19 | ||||
| Opción 20 | ||||
| Opción 21 | ||||
| Opción 22 |
Anchura de trabajo
| Opción 1 | 2.5 m 8.33 ft, in. |
|||
|---|---|---|---|---|
| Opción 2 | 3.2 m 10.42 ft |
|||
| Opción 3 | 3.8 m 12.5 ft |
|||
| Opción 4 | ||||
| Opción 5 | ||||
| Opción 6 | ||||
| Opción 7 | ||||
| Opción 8 | ||||
| Opción 9 | ||||
| Opción 10 | ||||
| Opción 11 | ||||
| Opción 12 | ||||
| Opción 13 | ||||
| Opción 14 | ||||
| Opción 15 | ||||
| Opción 16 | ||||
| Opción 17 | ||||
| Opción 18 | ||||
| Opción 19 | ||||
| Opción 20 | ||||
| Opción 21 | ||||
| Opción 22 |
Anchura de transporte
| Opción 1 | 2.1 m 7 ft |
|||
|---|---|---|---|---|
| Opción 2 | 2.1 m 7 ft |
|||
| Opción 3 | 2.1 cm 7 ft |
|||
| Opción 4 | ||||
| Opción 5 | ||||
| Opción 6 | ||||
| Opción 7 | ||||
| Opción 8 | ||||
| Opción 9 | ||||
| Opción 10 | ||||
| Opción 11 | ||||
| Opción 12 | ||||
| Opción 13 | ||||
| Opción 14 | ||||
| Opción 15 | ||||
| Opción 16 | ||||
| Opción 17 | ||||
| Opción 18 | ||||
| Opción 19 | ||||
| Opción 20 | ||||
| Opción 21 | ||||
| Opción 22 |
Profundidad de trabajo
| Máximo | 58.4 cm 23 in. |
|---|
Bastidor
| Tamaño | ||||
|---|---|---|---|---|
| Altura libre máxima bajo bastidor |
Velocidad de funcionamiento
| Millas por hora |
|---|
Potencia de arrastre requerida:
| Potencia por estándar |
|---|
Control de profundidad
| Opción 1 | El tractor, el eje oscilante y las ruedas pivotantes controlan las unidades integrales | |||
|---|---|---|---|---|
| Opción 2 | ||||
| Opción 3 |
Requisitos hidráulicos
| Opción 1 | ||||
|---|---|---|---|---|
| Opción 2 |
Enganche
| Opciones | Integral | |||
|---|---|---|---|---|
| Requisitos de enganche de tres puntos | Categoría 2 o 3N con acoplador rápido Categoría 3N sin acoplador rápido |
|||
| Descripción de tipo de tiro |
Opciones estándares
| Espaciado | 50.8 cm 20 in. 63.5 cm 25 in. 76.2 cm 30 in. |
|||
|---|---|---|---|---|
| Opción 1 | Fuerza de desenganche 5443 kg 12,000 lb Tipo normal Recto o parabólico con jarrete de revestimiento Bulón de cizallamiento |
|||
| Opción 2 | Fuerza de desenganche 2540 kg 5600 lb Tipo normal Recto con jarrete de revestimiento o parabólico Recorrido de seguridad |
|||
| Opción 3 | Fuerza de desenganche 2.4 kg 5300 lb Tipo normal Recto con jarrete de revestimiento o parabólico Recorrido amortiguado |
|||
| Opción 4 | Fuerza de desenganche 1451.5-2404 kg 3200-5300 lb Tipo normal Parabólico Soporte estándar con recuperación por resorte |
Componentes de activación en suelo
| Opciones | Punta: 5.7 cm 2.25 in. Tapa de carburo simple o doble cromado: 5.7 cm Opcional: Puntas LaserRip: 6.99 cm 2.75 in. 12.7 cm 5 in. 17.8 cm (7 in.) o 25.4 cm (10 in.) |
|---|
Rejas de arado
| Descripción | ||||
|---|---|---|---|---|
| Tipo | ||||
| Libras de fuerza | ||||
| Cuchillas |
Acople de rueda de cierre
| Descripción | ||||
|---|---|---|---|---|
| Contrapresión | ||||
| Tamaño | ||||
| Espaciado | ||||
| Ajustes de ángulo |
Ruedas estabilizadoras/indicadoras
| Tipo | ||||
|---|---|---|---|---|
| Ruedas | ||||
| Neumáticos |
Ruedas de tipo tiro
| Descripción | ||||
|---|---|---|---|---|
| Características adicionales | ||||
| Opción 1 | ||||
| Opción 2 | ||||
| Opción 3 | ||||
| Opción 4 |
Información adicional
| Fecha de la Información |
|---|
Soporte
Catálogo de Repuestos
Busque piezas rápida y fácilmente usando el Catálogo electrónico de Repuestos John Deere.Plan de Protección PowerGard™
Conozca las características de nuestros planes de Protección John Deere PowerGard™Contacta a tu distribuidor para soporte
Su distribuidor John Deere es la mejor opción para dar soporte técnico a su equipo John Deere.Donde Comprar
John Deere Financial

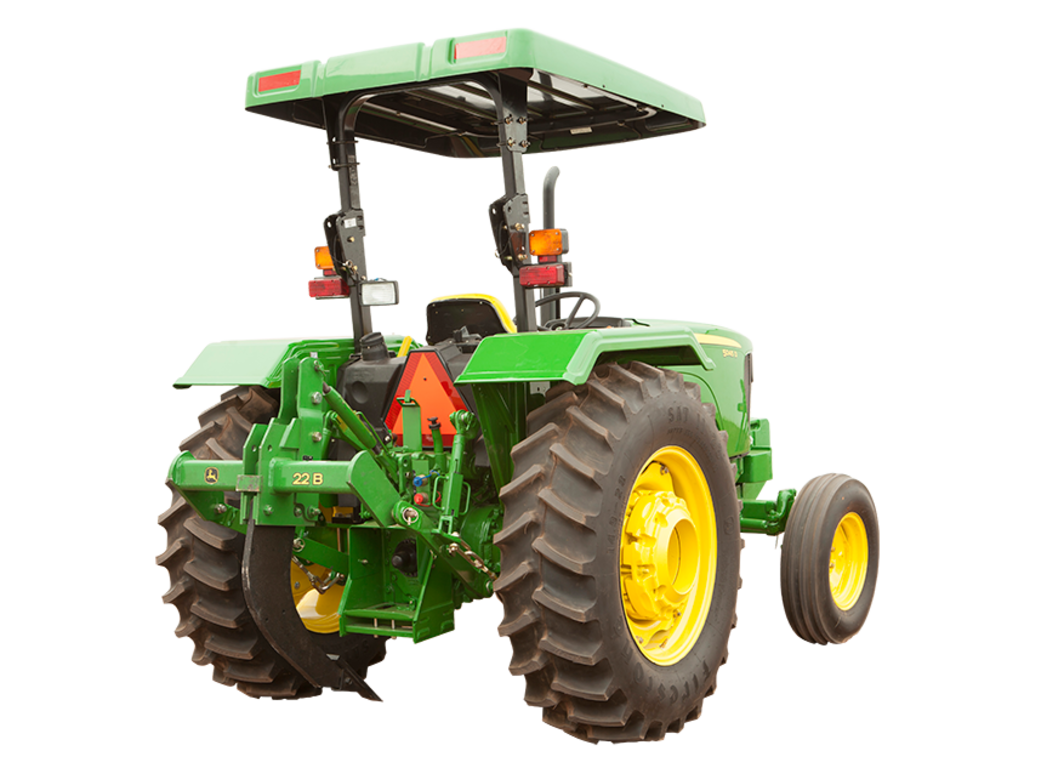

También puede estar interesado en…
